合路器 694-803/824-960/1710-1880/1920-2170/2500-2700 MHz
產(chǎn)品描述
| 電性能指標 |
| 頻率范圍 (MHz) |
Port1 |
1920-2170 |
| Port 2 |
1710-1880 |
| Port 3 |
2500-2700 |
| Port 4 |
694-803 |
| Port5 |
824-960 |
| 插入損耗 (dB) |
≤0.5 |
| 端口隔離(dB) |
≥50 |
| 回波損耗/駐波比 |
≤-20dB/1.22 |
| 互調值 (dBc) |
≤-150/155/160 (2×20W) |
| 阻抗 (Ω) |
50 Ω |
| 輸入功率 (W) |
≤200 W(avg.) |
| 防雷指數(shù) |
10KA; 10/350μs pulse |
| 環(huán)境指標 |
| 工作溫度 |
-20°C ~ +65 °C |
| 儲存溫度 |
-40 °C ~ +85 °C |
| 相對濕度 |
5% - 95% |
| 應用 |
室內/室外 (IP67) |
| 機械性能指標 |
| 接頭 |
7/16 Female |
| 包裝 |
1pc /box |
| 編碼 |
類型 |

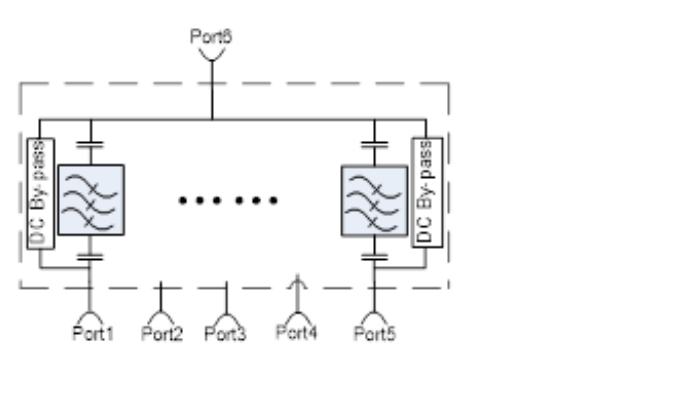

DC pass |
重量 (kg) |

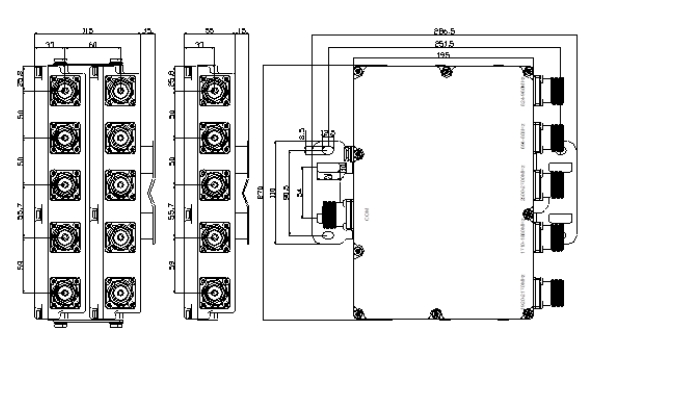

尺寸 (mm) |
接頭 |
| 8022330 |
Single |
DC pass all |
≤4 |
270*195*55 |
7/16 Female |
| 8022331 |
Double |
DC pass all |
≤8 |
270*195*115 |
7/16 Female |
