合路器 698-960/1695-2200/2300-2700 MHz
產品描述
| 電性能指標 |
| 頻率范圍 (MHz) |
Port11 |
698-960 |
| Port12 |
1695-2200 |
| Port13 |
2300-2700 |
| 插入損耗 (dB) |
≤0.3 |
| 端口隔離(dB) |
≥60 |
| 回波損耗/駐波比 |
≤-20dB/1.22 |
| 互調值 (dBc) |
≤-150/155/160 (2×20W) |
| 阻抗 (Ω) |
50 Ω |
| 輸入功率 (W) |
≤200 W(avg.) |
| 防雷指數 |
10KA; 10/350μs pulse |
| 環境指標 |
| 工作溫度 |
-20°C ~ +65 °C |
| 儲存溫度 |
-40 °C ~ +85 °C |
| 相對濕度 |
5% - 95% |
| 應用 |
室內/室外 (IP67) |
| 機械性能指標 |
| 接頭 |
4.3-10 母頭 |
| 包裝 |
1件 /箱 |
| Code |
Type |
DC pass |
Weight (kg) |

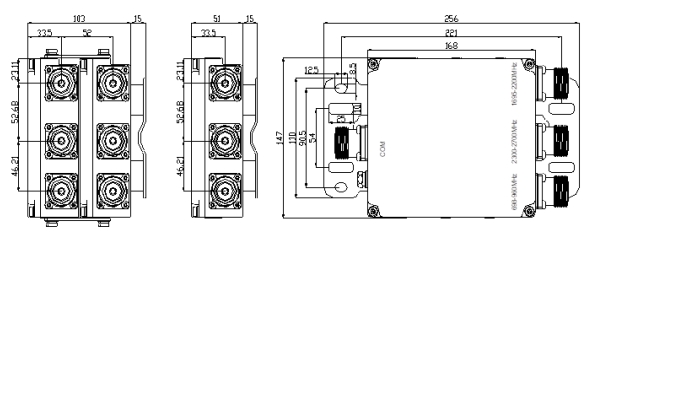

Dimensions (mm) |
Connectors |
| 8055957 |
Single |
DC pass all |
≤3.6 |
168*147*51 |
7/16 Female |
| 8055958 |
Double |
DC pass all |
≤7.3 |
168*147*103 |
7/16 Female |
